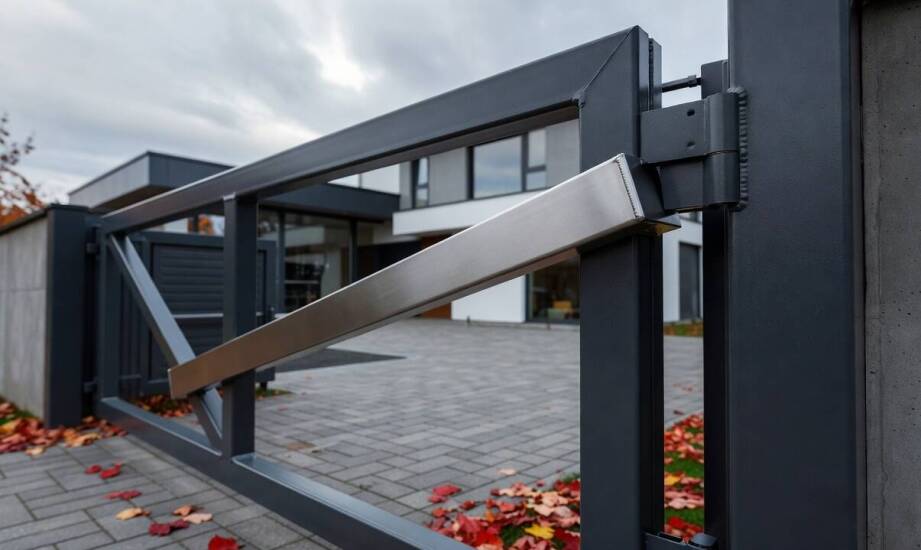

Wpływ masy, sztywności profili i oporu wiatru na dobór siłowników do domowego wjazdu

Niewidoczne siły fizyczne i obciążenia aerodynamiczne oddziałują na mechanizmy napędowe podczas każdego cyklu pracy ciężkiej ramy. Masa konstrukcji, sztywność użytych profili oraz silny wiatr generują ogromne momenty skręcające. Siłownik musi pokonywać te opory wielokrotnie w ciągu dnia, często w skrajnych warunkach pogodowych. Niewłaściwe dopasowanie automatyki do parametrów fizycznych skrzydła wywołuje szybsze zużycie elementów mechanicznych. Skutkuje to przegrzewaniem silnika, pękaniem uchwytów montażowych lub całkowitym zniszczeniem wewnętrznej przekładni.

Jak masa konstrukcji i siła wiatru obciążają siłownik?

Masa skrzydeł bezpośrednio wyznacza wielkość siły wymaganej do poruszenia całej konstrukcji. Producenci automatyki klasyfikują napędy według konkretnych przedziałów wagowych. Dostępne na rynku rozwiązania obsługują zazwyczaj obciążenia rzędu 500, 800 czy nawet 2000 kilogramów. Karta katalogowa urządzenia precyzuje przy tym maksymalną siłę ciągu wyrażoną w niutonach. Cięższe ramy zmuszają silnik do dłuższego wysiłku podczas każdego manewru. Wydłużony czas operacji podnosi temperaturę układu i zauważalnie skraca żywotność podzespołów elektrycznych.

Rodzaj zastosowanego wypełnienia przęseł radykalnie zmienia odczuwalny opór aerodynamiczny. Skrzydła zabudowane litą blachą, panelami żaluzjowymi lub gęsto ułożonymi sztachetami tracą naturalną przewiewność. Napór wiatru wiejącego prostopadle do linii ogrodzenia oddziałuje na znacznie większą powierzchnię materiału. Zjawisko to drastycznie potęguje siły hamujące lub przyspieszające ruch mechanizmu. Zamknięte wizualnie projekty wymuszają zastosowanie napędów o podwyższonej mocy znamionowej. Zabezpiecza to ramię przed blokowaniem się w trakcie silnych wichur.

Zbyt wiotkie ramy poddają się sprężystym odkształceniom pod naporem stalowego ramienia napędowego. Cienkościenne profile ulegają mikrougięciom w momencie startu maszyny. Powoduje to szarpanie całej konstrukcji, potęguje tarcie w układzie zawiasów i przekazuje nierównomierne naprężenia do wnętrza siłownika. Niezawodne instalacje wymagają użycia solidnych przekrojów. Klienci firmy TECH-MAK otrzymują projekty oparte na profilach o wymiarach 50 × 50 × 2 mm lub 60 × 40 × 2–3 mm. Zapewniają one optymalną sztywność skrzydeł i gwarantują bezpieczne przenoszenie sił tnących.

Dlaczego geometria zawiasów determinuje pracę napędu?

Precyzyjna geometria zawiasów oraz sztywne wypionowanie słupków to fundament płynnej pracy każdego siłownika. Kąt montażu uchwytu bocznego i jego odległość od osi obrotu skrzydła decydują o efektywności przenoszenia siły pchającej. Zbyt płytkie lub zbyt głębokie osadzenie stalowych trzpieni całkowicie zaburza wektory obciążeń. Sytuacja ta wymusza tworzenie niestandardowych modyfikacji montażowych. Rygorystyczne trzymanie się wymiarów z instrukcji eliminuje luzy, które niszczą wrażliwe przekładnie planetarne podczas wieloletniej eksploatacji.

Nowoczesne bramy wjazdowe otwierane automatycznie wykorzystują zaawansowane układy elektroniczne do zarządzania ruchem. Zintegrowana funkcja miękkiego startu i hamowania płynnie dawkuje napięcie podawane na uzwojenia. Mechanizm powoli rozpędza ciężką ramę, niwelując gwałtowne uderzenia przy ruszaniu z miejsca. Analogiczny proces następuje w końcowej fazie domykania skrzydeł. Taki profil pracy drastycznie redukuje destrukcyjne obciążenia dynamiczne oddziałujące na spoiny i fundamenty słupków.

Elektroniczne moduły sterujące chronią układ przed mechanicznym zerwaniem i termicznym spaleniem. Centrala natychmiast wykrywa zablokowanie toru jazdy przez grubą zaspę śnieżną lub twardy lód. Wbudowany czujnik amperometryczny lub enkoder optyczny mierzy nagłe skoki oporu. Przekroczenie bezpiecznego progu wyzwala natychmiastowe zatrzymanie i cofnięcie siłownika. Ochrona ta ratuje silnik przed stopieniem izolacji, a samą konstrukcję przed wyrwaniem zawiasów ze słupa.

Stabilna praca całej instalacji wjazdowej zależy od wczesnego zintegrowania parametrów automatyki ze specyfikacją spawalniczą. Wiedza o projektowanej masie skrzydeł, grubości profili oraz przewidywanych obciążeniach wiatrowych musi wpływać na wymiary warsztatowe. Zignorowanie zjawisk fizycznych na etapie cięcia i spawania stali utrudnia późniejszy dobór odpowiedniej wielkości silników. Dopiero ścisłe połączenie sztywnej konstrukcji mechanicznej z właściwie przeliczonym wektorem siły napędowej gwarantuje bezproblemowe użytkowanie posesji.
