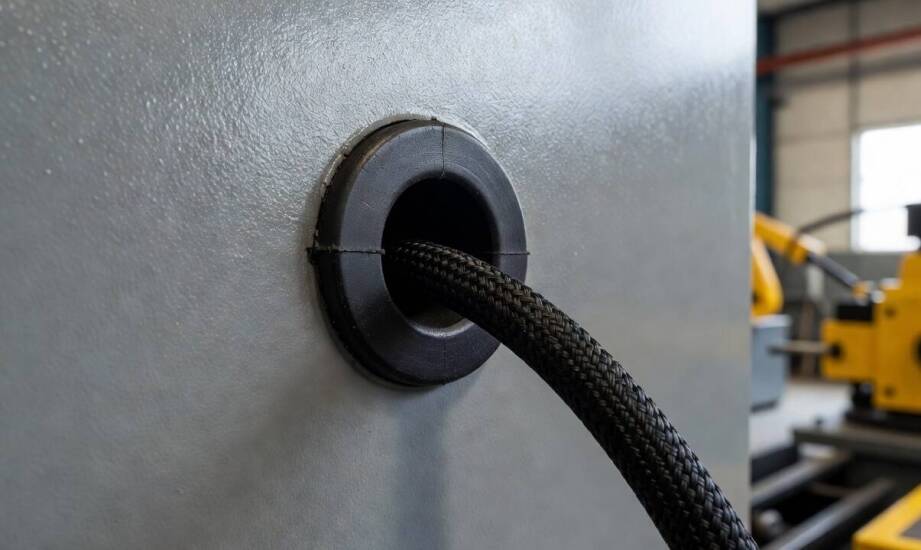

Dlaczego gumowa przelotka zmniejsza hałas i mikrodrgania na przejściu kablowym w maszynie przemysłowej

Wydajne maszyny przemysłowe pracują zazwyczaj pod dużym obciążeniem mechanicznym, generując ciągłe drgania całej konstrukcji. Przejścia kablowe przez metalowe obudowy często sprawiają tu poważne trudności eksploatacyjne. Luźno prowadzone przewody zasilające nieustannie uderzają o twarde krawędzie otworów montażowych podczas każdego cyklu roboczego. Taki fizyczny kontakt powoduje uciążliwe stuki, szkodliwe mikrowibracje oraz znacznie szybsze zużywanie się zewnętrznej warstwy izolacyjnej. Utrzymanie bezawaryjnej pracy urządzeń wymaga fizycznego oddzielenia okablowania od wibrującej blachy, aby zapobiec przenoszeniu obciążeń wzdłuż przewodów.

Mechanizm tłumienia drgań przez elastyczny element

Elastyczny materiał szczelnie izoluje delikatny przewód od ostrej, metalowej krawędzi obudowy. Dobrze dopasowana osłona rozprasza energię drgań poprzez wewnętrzną histerezę materiału, sprawnie zamieniając energię mechaniczną na niewielkie ilości ciepła. Proces ten zachodzi bez przerwy, niezależnie od kierunku działających obciążeń. Guma techniczna dobrze znosi zarówno regularne siły ścinające, jak i naprężenia ściskające.

Nawet bardzo drobne przesunięcia kabla wewnątrz maszyny potrafią wzmacniać hałas. Zjawisko to występuje, gdy częstotliwość ruchu wiązki zrówna się z tempem pracy danego urządzenia. Powstaje wtedy niebezpieczny rezonans akustyczny, który podbija amplitudę drgań i przenosi je na ramę nośną. Zjawisko to potęguje ogólny poziom hałasu w hali produkcyjnej i przyspiesza degradację pobliskich podzespołów.

Wibracje wymuszające pochodzą z głównych silników, wydajnych pomp hydraulicznych czy potężnych mechanizmów napędowych. Maszyny te funkcjonują wielokrotnie w nieprzerwanym trybie wielozmianowym. Tradycyjny przewód bez amortyzującej wkładki staje się elementem w pełni podatnym na to ciągłe wymuszenie. Powtarzalne uderzenia miedzianych żył o twardy metal generują rytmiczne stukanie. Prawidłowy dobór detalu odgradzającego trwale przerywa łańcuch przekazywania tej niszczącej energii.

Budowa, montaż i warunki utraty skuteczności

Typowy detal amortyzujący składa się z walcowej części środkowej oraz zewnętrznych kołnierzy stabilizujących. Przewód zasilający przechodzi swobodnie przez centralny kanał elementu. Wyprofilowane przelotki gumowe wciska się bezpośrednio w wycięty otwór obudowy, bez konieczności używania skomplikowanych narzędzi. Boczne kołnierze trwale blokują detal na swoim miejscu. Ich odpowiednia szerokość i elastyczność rzutują na całkowite pochłanianie fal dźwiękowych na styku materiałów. Zakład Pionier Jawor formuje takie wyroby z wykorzystaniem matryc wulkanizacyjnych, dopasowując właściwości mieszanki do docelowego środowiska pracy.

Zdolność do pochłaniania wstrząsów spada przy nieodpowiednim dopasowaniu średnicy, które zostawia wolną przestrzeń między kablem a gumową ścianką. Sztywnienie materiału pod wpływem naturalnego starzenia niszczy z czasem pierwotne właściwości histerezowe. Podobny skutek wywołuje długa ekspozycja gumy na gorące oleje przemysłowe lub agresywną chemię. Zabrudzenie powierzchni styku pyłem węglowym czy resztkami smaru zmniejsza tarcie obwodowe. Toruje to drogę do ciągłych, szkodliwych mikroprzesunięć izolatora wewnątrz stalowego otworu.

W ciężkich maszynach rolniczych, sprzęcie budowlanym oraz urządzeniach górniczych wszelkie niedoskonałości montażowe dają o sobie znać bardzo szybko. Generują głośniejsze rezonanse całych paneli obudowy i stopniowo luzują pobliskie połączenia śrubowe. Zwiększa się również wyraźnie ryzyko fizycznego przetarcia izolacji zewnętrznej głównych kabli zasilających. Wibracje wędrujące bez przeszkód wzdłuż całej wiązki przyspieszają fizyczne zmęczenie miedzianych żył. W trudnych warunkach kopalnianych lub polowych prowadzi to bezpośrednio do awarii układów elektrycznych.

Skuteczność mechanicznej ochrony okablowania zależy w równej mierze od precyzji dopasowania wymiarowego, co od samej jakości polimeru. Obecność elastycznej bariery nie chroni przed uszkodzeniami, jeśli zastosowany kauczuk stracił elastyczność lub został osadzony ze zbyt dużym luzem. Skuteczne zatrzymanie szkodliwego rezonansu maszyn wymaga zachowania ciasnego, stabilnego kontaktu między przewodem a krawędzią konstrukcji przez cały cykl życia sprzętu. Tylko poprawne zblokowanie tych elementów zapewnia długą i bezpieczną pracę przemysłowych układów sterowania.
